精密量測設備
|
|
|
|
|
|

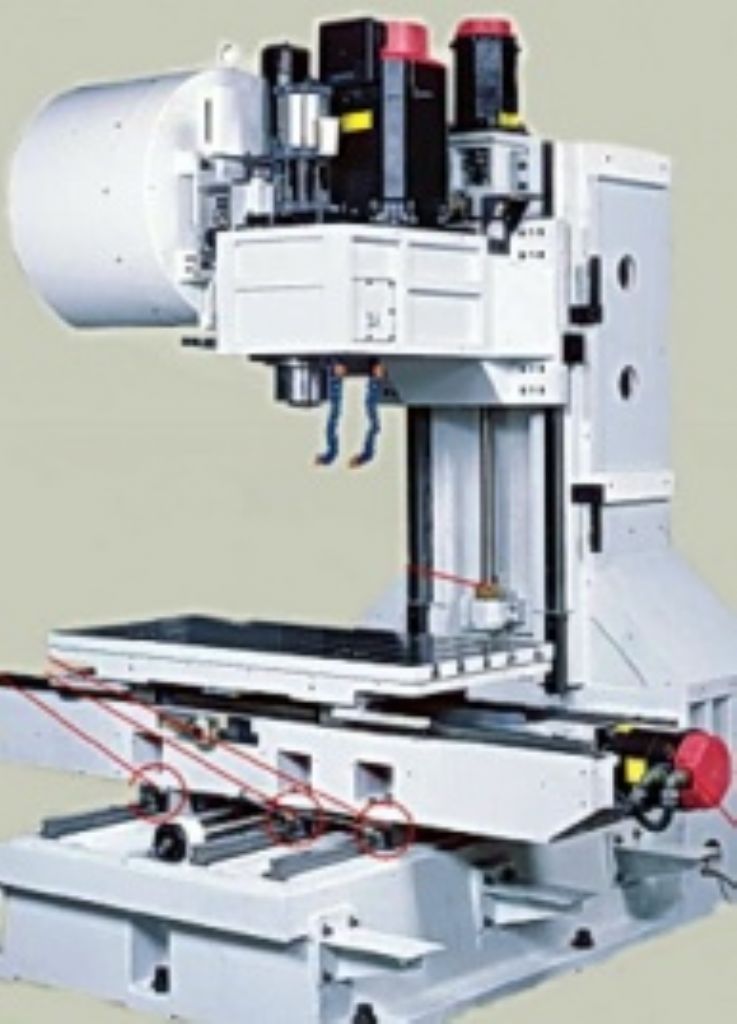

高剛性、高精度機身結構設計

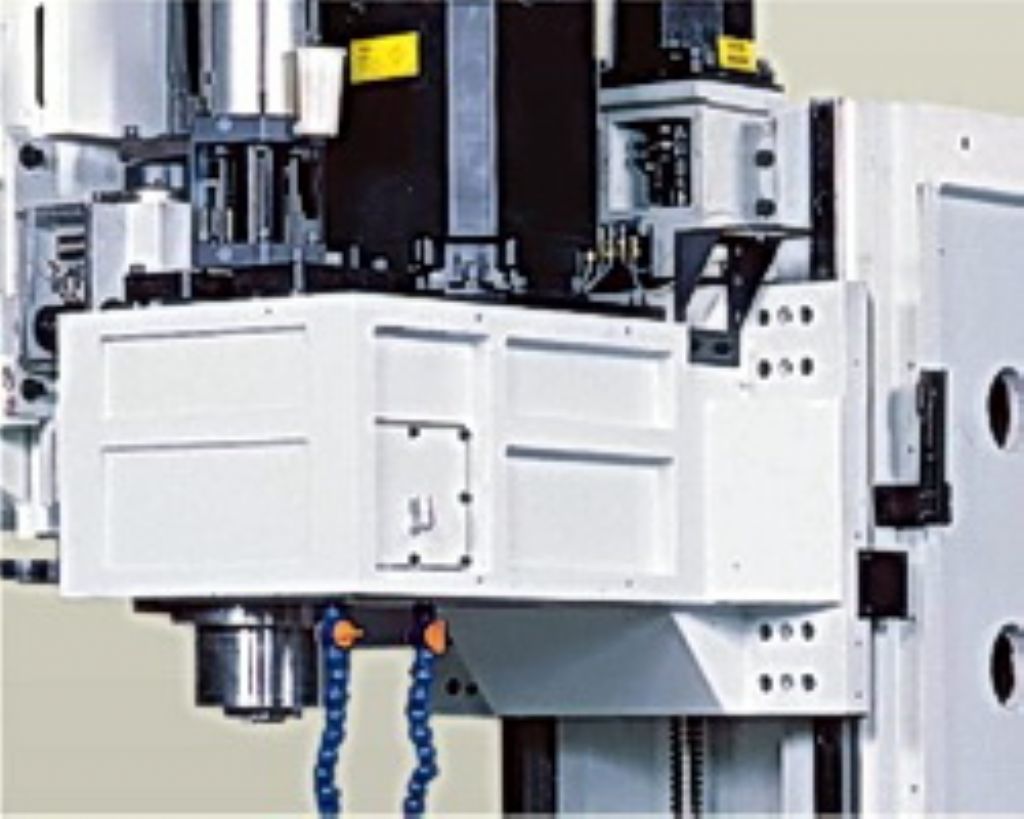

主軸頭內部份皆以肋骨強化結構來提供重切削及高速切削所需的超高剛性。Y軸採用三軌支撐，可支撐重負荷，快速移動，確保定位精準。
|
我們所有主要的機械加工設備( 立式加工中心機)的廠牌包含麗馳科技、通煒機械。
|
高剛性、高精度的傳動系統

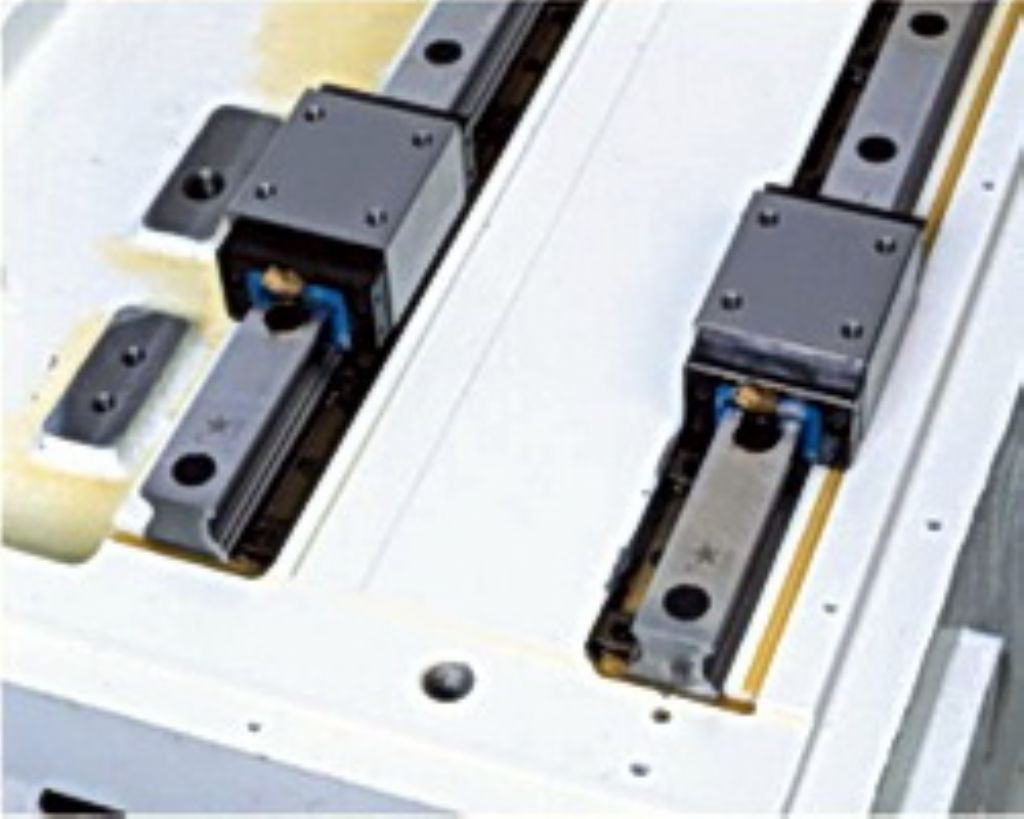

配重加裝導軌，確保Z軸快速移動，使配重不致生產晃動，確保精度。X/Y/Z軸採用線性滑軌，具有高剛性、低噪音、低磨擦特性，可做快速移位及獲得最佳循圓精度。
|
|

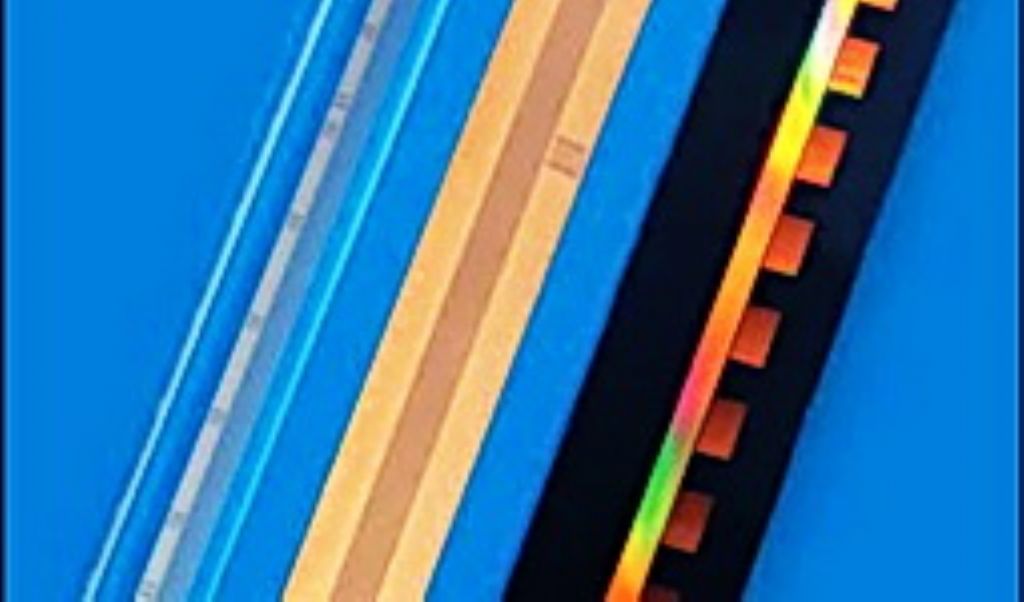

線性光學尺解碼系統
|
|
|
|
|
|

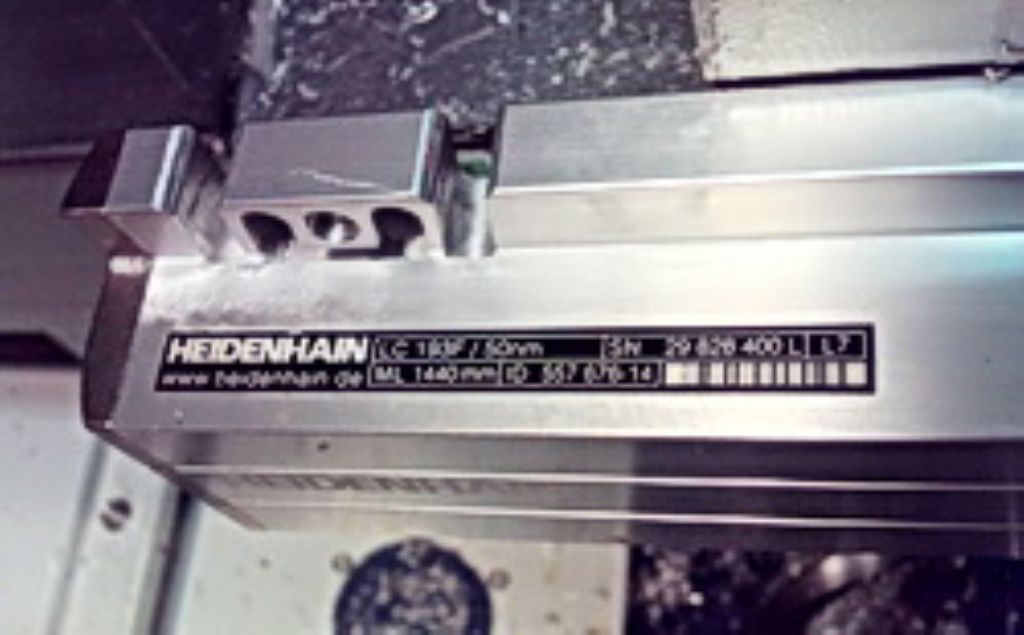

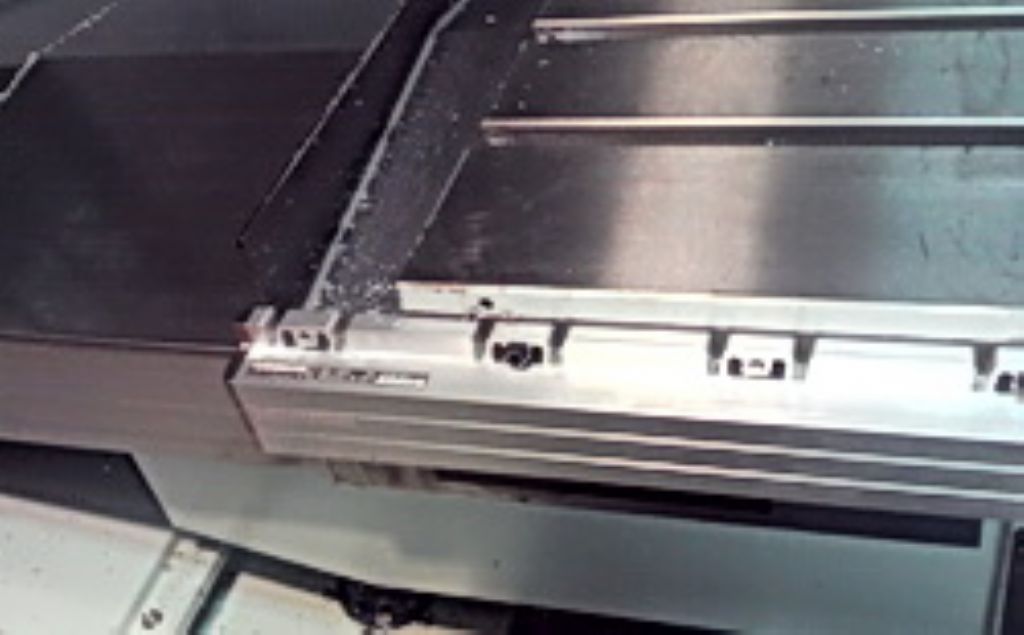

鼎三泰科技所有的立式中心加工機皆配備高速、精準及高性能的德國海德漢光學尺補正系統以便應付時下各式各樣針對精密機械加工製品的嚴厲挑戰。機台上所配備的高性能光學尺譯碼系統能完全消除加工機台因系統延遲所造成的磁滯現象，進而提供極佳的加工精準度。此外,所附加的專業級光學尺訊號濾波器能不受如髒污、灰塵及金屬碎屑等各式各樣的污染所造成的不良影響，使得我們的加工機台不但性能卓越，且幾乎不存有輕微的機械加工誤差。
|
|
主要生產設備清單
|
|
型 號 / 廠 牌
|
X/Y/Z 行 程 (mm)
|
數 量
|
|
立式中心加工機 MV-1400
麗馳科技
|
1400 x 650 x 675
|
1
|
|
立式中心加工機 LV-1100
麗馳科技
|
1100 x 520 x 550
|
7
|
|
立式中心加工機 TW1364
通煒機械
|
1300 x 640 x 610
|
10
|
|
立式中心加工機 TW2260-VTC
通煒機械
|
2200 x 620 x620
|
1
|
|
精準量測設備
|
|

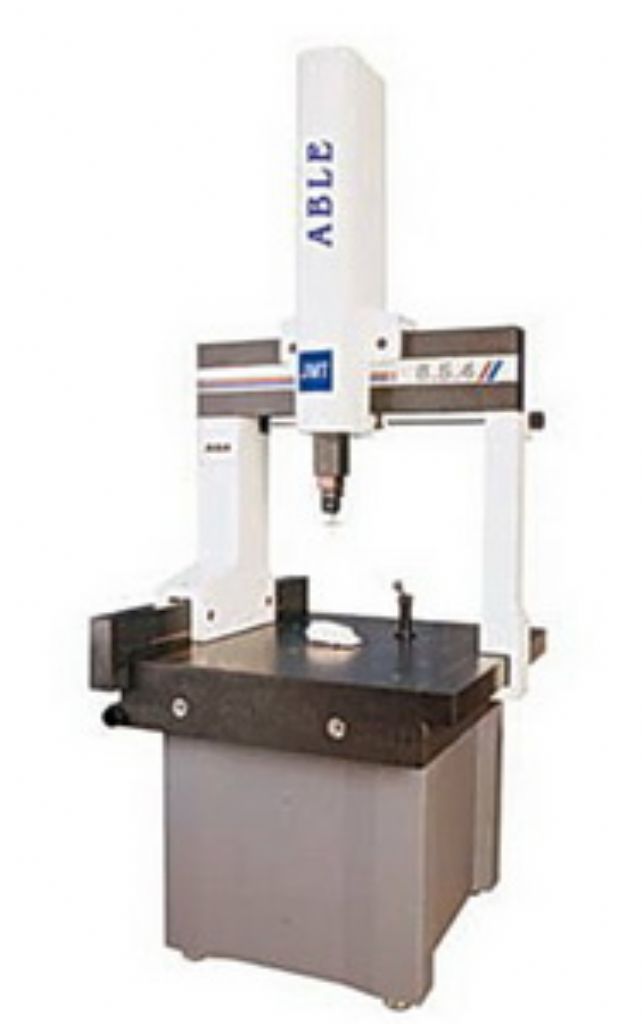

JMT ABLE-564 三次元附投影量測儀
配置方面
花崗岩量測平臺
可分段式開關之 LED光源
輪廓背光及正面投射光源可供選擇
手調式快速移位選鈕
掃瞄及最佳尋邊功能
自動Word/ Excel/CAD量測數據轉換

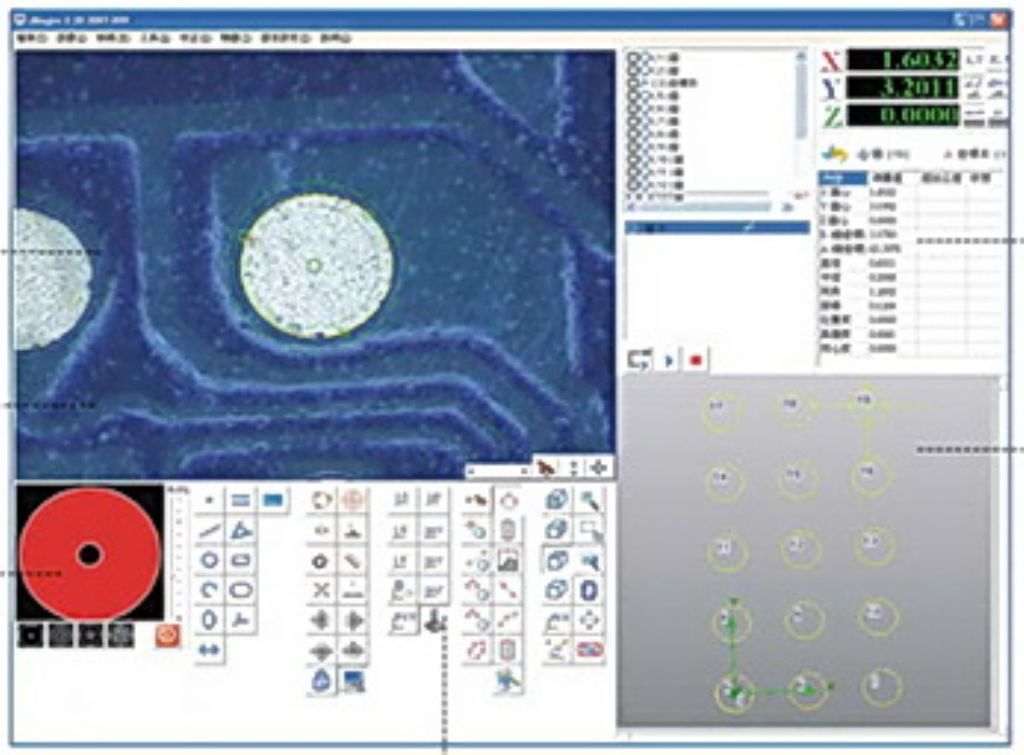

JMT-E 簡易型光學量測軟體
|
|
|
|
量測設備清單
|
|
機 型 / 廠 牌
|
規 格
|
數 量
|
|
Crysta-Apex C CNC 三次元量測儀 / 三豐
|
505 x 705 x 405mm (X/Y/Z)
|
1
|
|
CWB-8106AV CNC 三次元附投影量測儀 / 建暐
|
800 x 1000 x 600mm (X/Y/Z)
|
1
|
|
電子式深度量測儀 / 三豐
|
100mm (量測長度) / 0.001mm (精度)
|
2
|
|
電子式高度量測儀 / 三豐
|
600mm (量測長度) / 0.001mm (精度)
|
1
|
|
表面粗度儀 / 三豐
|
25μm / 0.002μm
|
1
|
|
精密塊規組 / Vertex
|
108 塊 / 組
|
1
|
|
精密塊規組 / Vertex
|
87 塊 / 組
|
2
|
|
精密外徑分離卡規 / 三豐
|
25, 30,50, 75, 100, 225mm (量測長度)
|
17
|
|
電子式卡尺 / Sylvac
|
200, 600mm(量測長度) / 0.01mm (精度)
|
25
|
|
精密塞規組 / HSS
|
Ø 1.0 ~ 13mm
|
2
|
